Visió general del producte

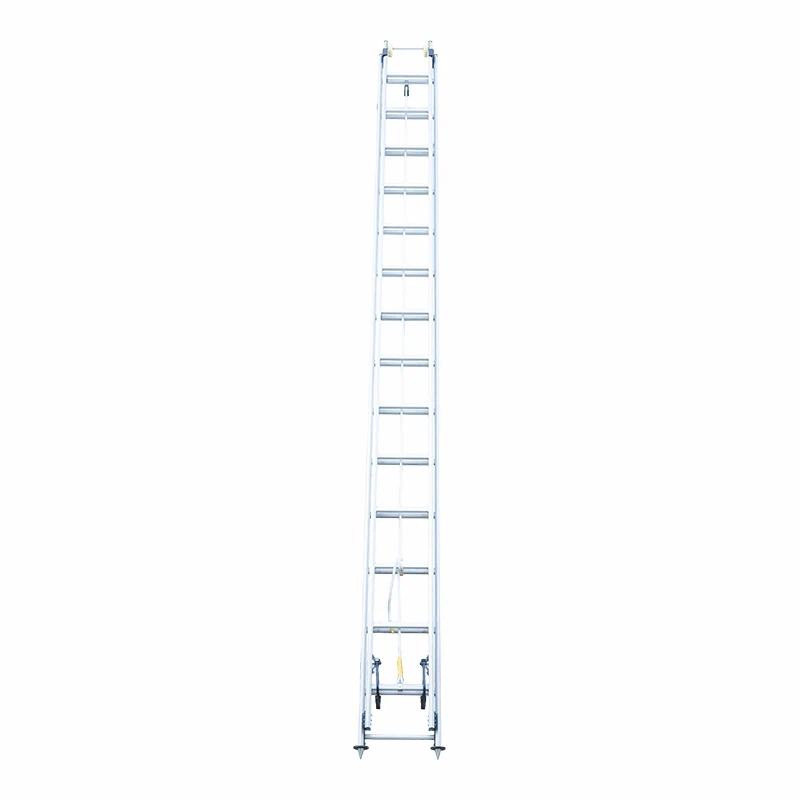

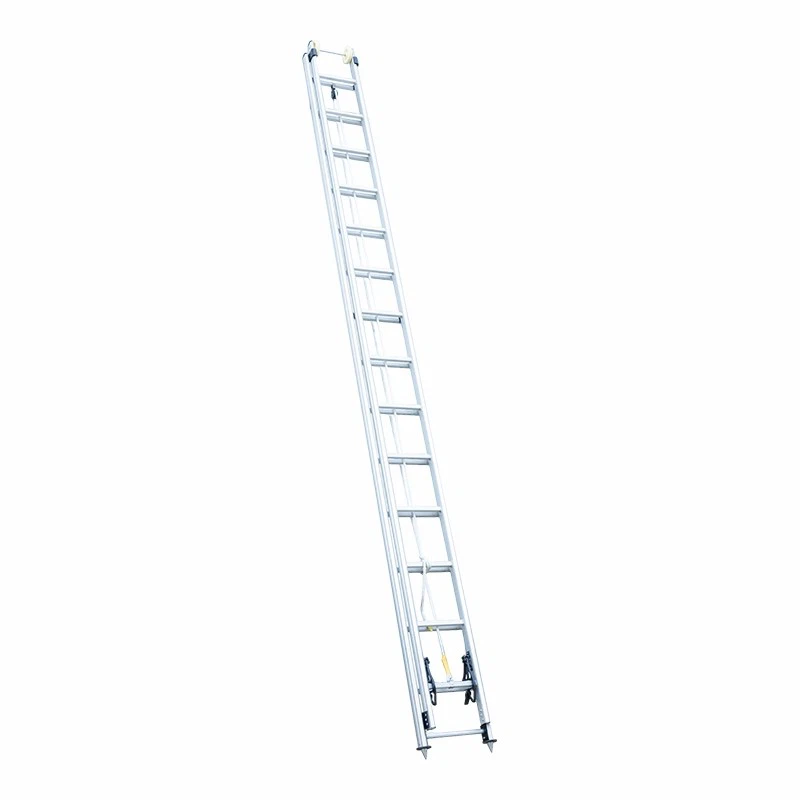

Aquesta escala d'extensió lleugera d'alumini és una escala de foc lleugera de 9-metres de dues seccions, model TEL9-A. El cos principal està fet d'aliatge d'alumini i compleix l'estàndard XF137-2007 Fire Ladder.
L'escala d'extensió lleugera d'alumini ha superat les proves de tipus realitzades pel Centre Nacional d'Inspecció i Proves de Qualitat d'Equips d'Incendis i ha obtingut la certificació CCC del Centre d'Avaluació de Conformitat de Productes d'Incendis del Ministeri de Gestió d'Emergències. Tots els resultats de les proves compleixen els estàndards requerits.
Especificacions bàsiques
La longitud de treball és de 9 metres, amb una tolerància de ±0,2 metres.
L'amplada mínima de l'escala és de 300 mm, amb una tolerància de ±3 mm.
L'espai entre esglaons és de 340 mm, amb una tolerància de ±2 mm.
El pes total de l'escala és de 25 kg, amb una tolerància de ±1 kg.
Materials bàsics
Les baranes laterals estan fetes d'aliatge d'alumini 6061-T6.
Els esglaons i les potes de suport estan fets d'aliatge d'alumini 6463.
Tots els components bàsics es fabriquen amb aliatges d'alumini especialitzats, aconseguint un equilibri òptim entre la construcció lleugera i la resistència estructural.
Rendiment de la força estructural
La relació de deformació residual de flexió horitzontal no és superior al 0,10%, que està molt per sota del requisit estàndard del 0,30%.
La relació de deformació residual de flexió del graó no supera el 0,1%, complint els requisits estàndard aplicables.
La resistència al tall del graó compleix la norma; no s'ha produït cap trencament a la connexió entre l'esglaó i la barana lateral, ni al mateix graó durant la prova.
Durant la prova de deformació, tots els peus de l'escala van romandre en contacte amb el terra.
Els angles de torsió a les articulacions dels esglaons són de 8,0 graus en la direcció cap endavant i no més de 8,0 graus en la direcció inversa, ambdós dins dels límits especificats.
Rendiment d'ús estable
Durant la prova de lliscament, els peus de l'escala no van mostrar cap desplaçament a la superfície de prova.
Després de completar la prova de càrrega d'una-cama, les potes de suport i els seus accessoris de connexió no van mostrar cap afluixament, dany o deformació.
La deformació màxima de flexió en voladís dels rails laterals va ser d'1,0 mm tant per a la flexió cap a dins com cap a fora, que està molt per sota del requisit estàndard de 5 mm.
Durant la prova de balanceig lateral, la relació de deformació residual va assolir un màxim del 0,09%, complint els requisits estàndard.
L'escala d'extensió lleugera d'alumini va demostrar una bona resistència a l'impacte. Durant les proves, les potes de suport van mantenir la funció normal i no es va observar cap deformació ni dany significatiu a les potes o esglaons de suport després de la prova.
Característiques detallades de mà d'obra
Els esglaons i les baranes laterals s'ajusten perfectament, sense soltes ni embussos.
Els esglaons metàl·lics tenen superfícies anti-lliscants per millorar la seguretat.
Tots els elements de fixació estan ben ajustats, sense caps d'ungles que sobresurtin, vores afilades ni rebaves.
Els reblons estan ben fixats, amb capçals plans i semicirculars.
La superfície exterior està suaument polida i lliure de rebaves.
Les baranes laterals estan equipades amb indicadors d'angle per indicar amb precisió l'angle entre l'escala i el terra.
Les potes de suport estan fetes de metall i proporcionen un suport ferm durant el funcionament. El dispositiu limitador funciona de manera fiable, assegurant una extensió i retracció suaus i estables.
Accessoris i etiquetes
S'hi col·loca una placa d'identificació dedicada a la barana lateral, que mostra el nom del producte, el model, les especificacions i altra informació clau.
L'escala inclou etiquetes d'advertència clares i, si escau, porta la marca oficial de certificació. Es proporciona un manual d'instruccions per a la comoditat de l'usuari.
Tots els components estan clarament etiquetats i tots els accessoris estan complets, complint els requisits aplicables dels productes de protecció contra incendis.
